作者: 974387796
2215
2016-06-05
PQ307但是一个六条腿的，估什是合在一起了但是又测不到和相关电路相通的脚位，看了看在图，发现PQ202A[font=...
作者: 李泽英
1213
2016-05-24
想知道图中的的低电平ACPRN为什么没有被6251VDD（自己认为是高电平，不确定是不是，因为它经过PR72和PR74分压后得到高电平的PACIN）所拉高，从而PQ26变成ACPRN高...
作者: hooleaku
3082
2016-05-20
查了下资料Q107 等效于一个非门电路，只是控制级要为0V时控制电路才有作用。先不论 DISCHARGE2这个电压是多少（按说应该是只用电池时为3。3V高电平，其它时为低...
作者: 葙见不如怀念︵
4020
2016-05-04
机器是Y400。这机器的PQ37和PQ38烧焦了。然后找了2个P沟道的管子换上去以后。没有待机。经检测PQ38的123脚电压19V。4脚电压19V。5678脚电压1V。...
作者: 停车坐爱风流晚
2094
2016-05-03
1066634请教下，这个Pu4002 P沟道的MOS管，是如何导通的。请大神指正：受控于ACOK 这个信号是高时，（为低时，则拉低PR...
作者: lz0913
1971
2016-03-31
本帖最后由 lz0913 于 2016-3-31 21:53 编辑1043898 前面写错了，N沟道的场管G级要大于S级4.5V以上才导通 P沟道的场管S级要大于G级2....
作者: 潇晓翔
2495
2016-01-12
今天下午同行送来一台T420，故障是开机掉电，但当我拆开以后故障变成不过保护隔离，在可调电源上显示有待机，主板实测是不过保护隔离，我把19V跳过去会出来3V5V...
作者: 重庆翱虎电脑城
1324
2015-12-11
哪位大神能提供一张仁宝电路的隔离保护电路图，最好是PDF格式的。是需要整张的，一张图纸中包括 适配器到公共点 电池到公共点 和控制信号点位。若果是单张的请...
作者: zanekana
18072
2015-11-05
上电源没有待机电流，实测没有过保护隔离电路。按照thinkpad保护隔离电路工作原理检测EC 20V供电正常 检测电池电压低...
作者: 爱特维修
1924
2015-11-01
954880-VAOFF如果为低的情况下，公共点之间就没有电压了，这种电路怎么解释， VAOFF是公共点的G极控制电压必须为高才对（看下图）...
作者: 彭亮亮
7816
2015-10-16
最后我本人自已画的隔离电路图，第一次用绘画软件，格式转不了，QQ截图有点小，945386如果看不清这里有 用绘画助手软件打开945387[/...
作者: 江伟888
2758
2015-08-21
没有电压，这是典型的没过隔离保护电路，打开图纸测得Q508和Q507的电源都是19V,这明显不对所以没过保隔，根据图纸ADP_EN#，因该为低电平，现在的电压为19v,明显...
作者: 张宜定
4845
2015-07-13
测试机器发现一插电池就大短，单独用AC和BAT都可以，两个放一块就短，就对充电管，隔离电路这一块打阻值，没有发现任何的短路迹象，就开始拆充电管，吹掉还是...
作者: ikissmylove
2907
2015-07-08
像这种隔离保护电路不过的问题，以前维修的思路都会是飞线把19V飞到共公端，人为跳过隔离电路开机先看后级是否还有问题。OK，一按，亮机了。好，现在主要就是修...
作者: woshita12345678
3438
2015-06-21

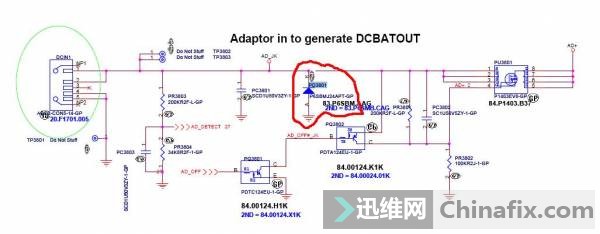

非原装适配器导致联想B470E的保护隔离电路里的P6SBMJ24APT稳压二极管短路 图中的 见论坛好多同行说这个不装也行，我这也没这个二极管，不装可以吗？
作者: 13003712398
4708
2015-05-24
华硕_S101(945)保护隔离电路分析，仅供学习参考，有问题还请各位大神指出来。首先，打开图纸，直接输入“CHARGER”找到公共点产生页面（48页）。...
